產品名稱： 15寸開放式紅外觸摸顯示器
產品型號： JHT150IRD-A
日 期： 2015.07.16
版 本： V02
目錄
一、顯示規格
二、電氣參數
三、觸摸屏規格
四、接口及按鍵規格
4.1接口規格
4.2按鍵規格
五、軟件規格
六、使用環境
七、安裝尺寸圖
八、配置清單 8
|
項目 |
規格描述 |
|
顯示尺寸 |
15” |
|
顯示區域 |
304.1mm(H)×228.1mm(V) |
|
屏幕高寬比 |
4：3 |
|
分辨率 |
1024×768 |
|
像素間距 |
0.264(mm) × 0.264(mm) |
|
像素排列 |
R.G.B. Vertical Stripe |
|
顯示模式 |
Normally White |
|
相應時間 |
5ms (Typ., on/off) |
|
支持色彩 |
16.7M colors |
|
亮度 |
250 (Typ.) cd/m2 |
|
對比度 |
1000:1 |
|
視角 |
水平 (左/右): 160° (80°/80°) |
|
垂直 (上/下): 160° (80°/80°) |
|
|
輸入信號 |
VGA、DVI |
|
場/行頻范圍 |
水平: 30 to 82 kHz |
|
垂直: 50 to 75 Hz |
|
|
背光 |
LED |
|
尺寸大小 |
343mm(W)×267mm(H)×48mm(D)(typ.) |
|
項目 |
規格描述 |
||
|
電源 |
Power Input |
12V/3A ±5% 100-240 VAC, 50-60 Hz |
|
|
Panel Power Input |
5V DVCC |
||
|
Power OFF Model |
< 0.5W |
||
|
Power Manage |
Yes |
||
|
電源功耗 (Typ) |
12.6 W |
||
|
Panel功耗 (Typ) |
9.91W |
||
|
觸摸屏供電 |
DC5V ±5%，500mA |
||
|
觸摸屏功耗 |
<1W,典型平均功耗0.8W（DC5V供電條件） |
||
|
觸摸屏供電形式 |
USB總線供電 |
||
|
視頻輸入 |
VGA |
signal |
Analog RGB (0.7Vpp) |
|
Connector |
15 Pin D-sub |
||
|
DVI |
signal |
T.M.D.S |
|
|
Connector |
30Pin DVI Jack |
||
|
Video Mode |
VGA, SVGA, XGA, SXGA, WSXGA+ |
||
|
項目 |
規格描述 |
|
觸摸屏 |
15寸紅外屏（匯冠E15D03U-D01-01） |
|
輸入模式 |
手指、帶手套的手或其它不透明物體 |
|
觸摸技術 |
紅外線阻斷檢測形式，不需要表面導電鍍層技術 |
|
玻璃 |
3mm普通鋼化玻璃 |
|
玻璃透光率 |
>88%（更高透過率取決于玻璃的表面處理技術如AR/AG） |
|
觸摸精度 |
<4mm |
|
觸摸筆直徑 |
≧10mm |
|
輸出形式 |
觸摸坐標輸出 |
|
校準 |
簡單4點校準，無漂移 |
|
響應速度 |
<12ms |
|
觸摸屏接口 |
Dual Serial USB |
|
觸摸耐久性 |
不限制 |
|
觸摸激活力 |
不需要壓力 |
|
掃描形式 |
上電自動啟動，持續掃描 |
|
動作模式 |
輸入點，結束點，跟蹤，持續檢測 |
|
固件升級能力 |
產品固件可通過USB升級 |
|
驅動軟件 |
USB即插即用版本產品可直接通過本地HID鼠標驅動工作，不需要額外的驅動，驅動提供附加的功能和設置 |
|
觸摸功能 |
鼠標模擬（點擊、拖動、雙擊、右鍵），在Window7以上系統下支持放大／縮小手勢操作 |
|
觸摸屏校準 |
簡單的4點校準，一次性校準，無漂移，單顯示器、雙顯示器、多顯示器支持，支持擴展模式 |
|
操作系統支持 |
Windows2000、XP、Vista，Windows7及以上，Linux，Android |
|
供電要求 |
DC5V ±5%，500mA |
|
功率消耗 |
<1.5W，平均功耗1.25W（DC5V供電條件） |
|
供電形式 |
USB總線供電 |
|
產品認證 |
CE，F(xiàn)CC |
|
防護性能（前面板） |
IP65 |
|
接口形式（附圖1） |
USB、DC、DVI、VGA、 |
|
觸摸連接器類型 |
USB 標準B型頭 |
|

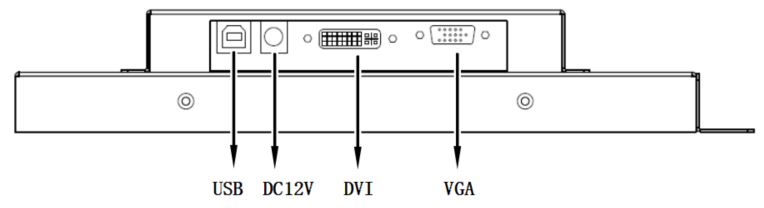

附圖1
|
|
|
控制鍵 |
按鍵功能描述 |
|
[POWER] |
開機/關機顯示器 |
|
[AUTO] |
按[AUTO]鍵可以進行畫面的自動調整 |
|
[MENU] |
當OSD 沒有顯示在屏幕時，按此鍵可以開啟OSD 顯示窗口 |
|
[LEFT] |
當有OSD 顯示時，按此鍵可以改變OSD里面選項的內容，或者選項值的大小 |
|
[RIGHT] |
當有OSD 顯示時，按此鍵可以改變OSD里面選項的內容，或者選項值的大小 |
|
項目 |
規格描述 |
|
掃描形式 |
上電自動啟動，持續掃描，VGA/DVI自動識別 |
|
觸摸屏動作模式 |
輸入點，結束點，跟蹤，持續檢測 |
|
固件升級能力 |
產品固件可通過 USB/RS232C 升級 |
|
驅動軟件 |
USB 即插即用版本產品可直接通過本地HID 鼠標驅動工作，不需要額外的驅動，IRTOUCH 驅動提供附加的功能和設置 |
|
觸摸功能 |
鼠標模擬（點擊、拖動、雙擊、右鍵），在Windows 7 系統 下支持放大/縮小手勢操作 |
|
觸摸屏校準 |
簡單的4 點校準，一次性校準，無漂移 |
|
多顯支持 |
單顯示器、雙顯示器、多顯示器支持，支持擴展模式 |
|
操作系統支持 |
Windows 2000, XP, Vista, Windows 7,Linux,Mac OS X, Android OS |
|
項目 |
規格描述 |
|
溫度范圍 |
工作溫度范圍：-10～55℃ |
|
儲存溫度范圍：-30～85℃ |
|
|
相對濕度 |
工作濕度范圍：10%-90% RH, 40℃非凝露 |
|
儲存溫度范圍：10%-90% RH, 40℃非凝露 |
|
|
靜電等級 |
按照EN6100-4-2 2008：3級。接觸式放電4KV,空氣式放電8KV |
|
CE，F(xiàn)CC B |
|
|
防護性能 |
IP65（前面板） |
八、配置清單
|
序號 |
物料名稱 |
規格 |
數量 |
備注 |
|
1 |
開放式觸摸顯示器 |
15寸 |
1PCS |
|
|
2 |
DC12電源轉接線 |
1.0米 |
1PCS |
長度可定制 |
|
3 |
VGA線 |
1.5米 |
1PCS |
長度可定制 |
|
4 |
USB線 |
1.5米 |
1PCS |
長度可定制 |
微信掃碼聯系
